矿井降温系统集控系统

一、系统组成

1、控制系统主要由系统主站、系统分站、操作员站、控制系统网络等组成，以实现工艺生产过程参数的自动采集及控制。

2、地面制冷站设置系统主站。

3、井下降温硐室设置远程分站。

4、地面制冷站值班室设置一台操作员站，操作人员以液晶显示器作为主要监视和控制手段，进行实时监控、集中启停操作、异常工况处理。

5、控制系统采用两层网络，其中系统主站与分站之间采用PROFIBUS-DP现场总线网络，距离较长时采用光纤传输；系统主站与操作员站之间采用工业以太网。

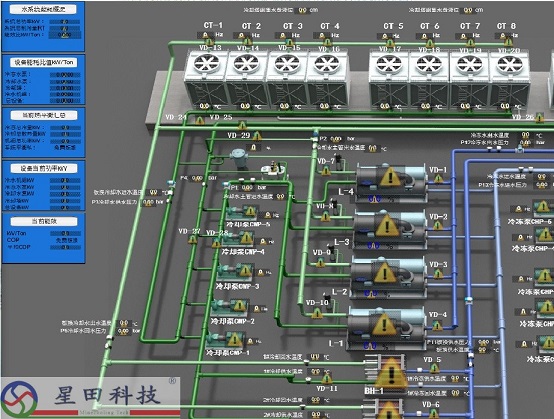

6、85寸或以上液晶显示频，系统图、参数表及摄像头影像。

二、检测及控制项目

1、循环泵的手动和自动控制，手动模式下远程手动启停循环水泵；自动模式下循环水泵与机组联锁运行，同时检测循环泵的运行电流。

2、补水泵的手动和自动控制，自动模式下根据压力自动控制补水泵的启停。

3、冷却塔的手动和自动控制，自动模式下根据冷却水温度自动控制冷却塔的启停。

4、制冷机组的手动和自动控制，手动模式下可远程手动启停制冷机组；自动模式下根据负荷需求自动控制机组运行台数，实现对制冷机组的节能运行控制。

5、制冷机组运行参数的集中监控，监控参数如下：

冷冻水进水温度、冷冻水出水温度

吸气温度、排气温度

吸气压力、排气压力

供油温度、供油压力

控制温度、设定温度

机组的运行状态

机组的故障信息

6、传感器设置如下：

高压冷冻水循环泵供、回水压力检测

高压冷冻水循环泵供、回水温度检测

冷却水侧循环泵供、回水温度检测

低压冷冻水循环泵供、回水压力检测

低压冷冻水循环泵供、回水温度检测

降温点温度检测
